Simuladores de Redes.

Que es un simulador de Red?

* Un simulador es un aparato que permite la simulación de un sistema, reproduciendo su comportamiento. Los simuladores reproducen sensaciones que en realidad no están sucediendo,

* Un simulador pretende reproducir tanto las sensaciones físicas (velocidad, aceleración, percepción del entorno) como el comportamiento de los equipos d la maquina que se pretende simular.

Tipos De Simuladores De Red.


1- Packet tracer 4.0 y 4.1

Este es mi preferido, es el programa más completo que encontre a corde a mi trabajo, pero existen otros que veremos, los cuales pueden tener otras cosas que este no tenga.

Pero en definitiva es un software muy completo para simular redes, esta diseñado por la empresa Cisco Systems y es la ultima version de este programa, esta empresa es muy pero muy buena en tecnologia de redes, el soft viene en un cd junto a un swicht o cosas asi que compres de Cisco Systems.


El Packet Tracer 4.1 permite realizar diagramas de red complejos y configurar routers, switchs, protocolos, VLANs, ACLs, etc. y una vez hecho esto inyectar tráfico para ver el funcionamiento.

Packet Tracer 4.1 es la siguiente versión importante de la herramienta de aprendizaje y simulación de redes interactiva para los instructores y alumnos de Cisco CCNA. Esta herramienta les permite a los usuarios crear topologías de red, configurar dispositivos, insertar paquetes y simular una red con múltiples representaciones visuales. Esta versión de Packet Tracer se enfoca en apoyar mejor los protocolos de redes que se enseñan en el currículum de CCNA.

3- AdventNet 6

La herramienta de simulación AdventNet comprende un simulador de agente y red con una interfaz para el usuario muy fácil de usar para el testeo, entrenamiento y demostración de aplicaciones de gestión de redes. El simulador de red habilita la simulación en una sola PC de red de 50.000 SNMP (v1, v2c, v3), TL1, TFTP, FTP Telnet y mecanismosCisco IOS. Brinda además el editor de topología para establecer inter conexiones a través de routers, switches y otros aparatos de red y ver la relación topológica entre los aparatos.


La herramienta de simulación proporciona grabador de redes y grabador de trampas y reproduce redes reales SNMP y trampas y crea simulaciones de aparatos reales de tu red. Los mecanismos pueden configurarse en tiempo de ejecución, tanto en forma individual como colectiva.


La herramienta permite el agregado masivo de aparatos con una única dirección IP y puerto, la modificación masiva de las propiedades de los aparatos como dirección IP, número de puerto, valores MIB, modelado avanzado de conducta de agentes y redes y generación de trampas, configuración de solicitudes / respuestas SNMP PDUs.

El manejo de agentes y redes a través de RMI da una solución para el testeo automático.

Nerwork Simulador

OMNeT++

Ventana de Packet Tracer


Como Crear Una LAN En Packet Tracer:

Packet Tracer

Accesorios

primero debemos crear una computadora virtual y se hace dandole click en dispositivos finales en la parte inferior izquierda de la ventana del programa, a su lado seleccionaremos la computadora que se necesite

de esta manera podemos colocar mas computadoras de la misma manera y las podemos comunicar en conexiones que se encuentra arriba de dispositivos finales, al igual que en las computadoras tenemos opciones de cables los cuales podemos utilizar, cuando no sepamos podemos seleccionar la primer opcion de conexion automatica

para poder modificar nuestra computadora virtual y poderle colocar accesorios necesitamos darle doble click a nuestra computadora, y en donde dice fisico, podemos colocarle los accesorios que queramos.

IP

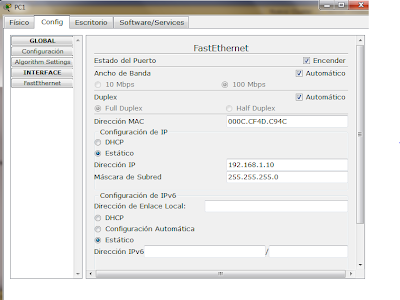

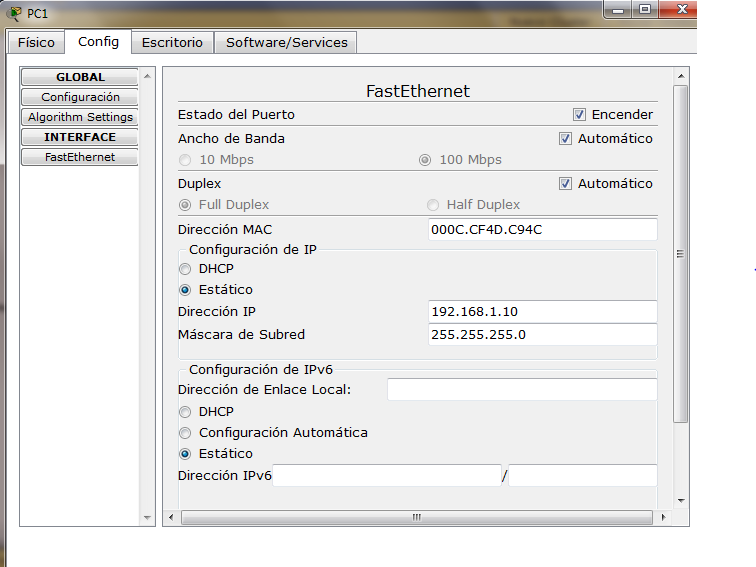

Esto es necesario para poder comunicar 2 o mas computadoras y se modifica dandole doble click en una computadora, seleccionamos donde dice config y le damos click en la opcion de FastEthernet, alli buscamos donde dice configuracion de IP y seleccionamos estatico y le ponemos esta direccion 192.168.1.(dos numeros que queramos), despues por automatico se aparecera ma mascara de subred, y le damos aceptar.
tambien es muy importante saber que cuando se quiere hacer una conexion la IP de las computadoras que esten en esa red tengan IP diferentes, de lo contrario no se podra hacer la conexion, ejemplo, una puede ser 192.168.1.01, otra 192.168.1.02, otra 192.168.1.02, etc.

Comunicación

para esto se necesita crear dos computadoras virtuales con un cable de cobre cruzado tipo Ethernet,

despues necesitamos configurar la IP

para poder saber si esta bien la conexion debemos seleccionar en la parte derecha de la ventana del programa donde dice agregar PDU simple

le damos click en el icono, despues en una computadora y luego en la otra, si esta bien debera aparecer en la parte inferior derecha este mensaje

Switch

para esto debemos insertar un switch en donde dice switch, alado de ruteadores en la parte inferior izquierda, y colocar las computadoras que se necesiten

despues tenemos que configurar la IP

luego, enviamos un mensaje, pero esta vez tenemos que hacer que el mensaje le llege a todas las computadoras y se hace dandole click encada una de las computadoras y se debera aparecer en el siguiente mensaje

Protocolo FTP

Esto se hace dándole doble click en una computadora, después seleccionamos donde dice escritorio, y luego en símbolo del sistema

por ultimo en la pantalla negra le ponemos help y se nos apaecera una lista de comandos con una descripcion brebe de lo que hace cada comando, los cuales podemos escribir en la misma pantalla
